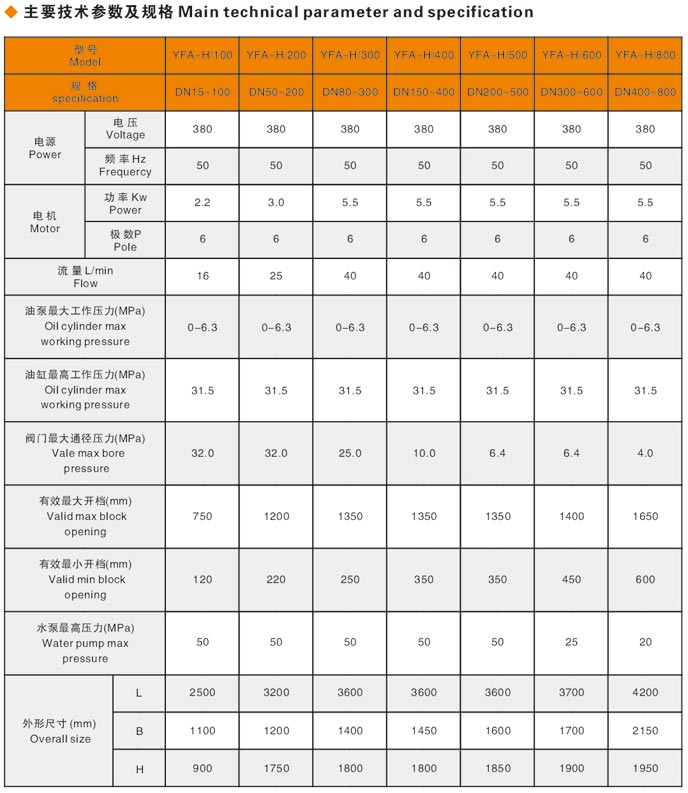

產品參數

YFA-H型焊接閥門液壓測試機是羅浮閥門集團浙江吉林西高泵閥有限公司為解決閥門制造廠、閥門使用等單位對無法蘭式J61、J63、Z61等閥門和法蘭式各種類閥門能在一機上進行檢測試驗的要求，按照《通用閥門的壓力試驗》和閥門的試驗與檢測的標準規范要求，設計制造頂壓式閥門檢測設備。本機集液壓、機電，試壓及液體介質貯存循環使用一體，具有結構合理、功能完善、操作方便等特點。

焊接閥門液壓測試機產品廣泛應用公稱通徑DN15-800mm各類高中低壓閥門的強度和密封性能試驗。焊接閥門液壓測試機更高密封試驗壓力32.0MPa，強度試驗48.0MPa。

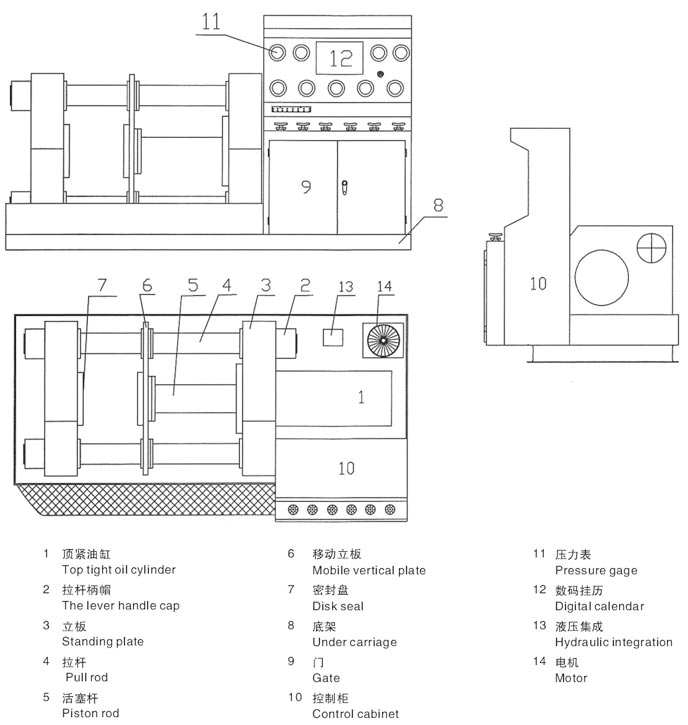

焊接式吉林閥門液壓測試臺的外形結構示意圖：

焊接閥門液壓測試機使用操作方法

一、被試閥門裝夾：

根據被試閥門通徑大小，先調整好被試閥門定位架并點動工件壓緊按鈕，將移動檔板進到被試閥門試壓的相應位置邊旁，再將被試閥門放置在定位架上，然后點動將工件壓緊。

二、試壓機壓緊增壓：

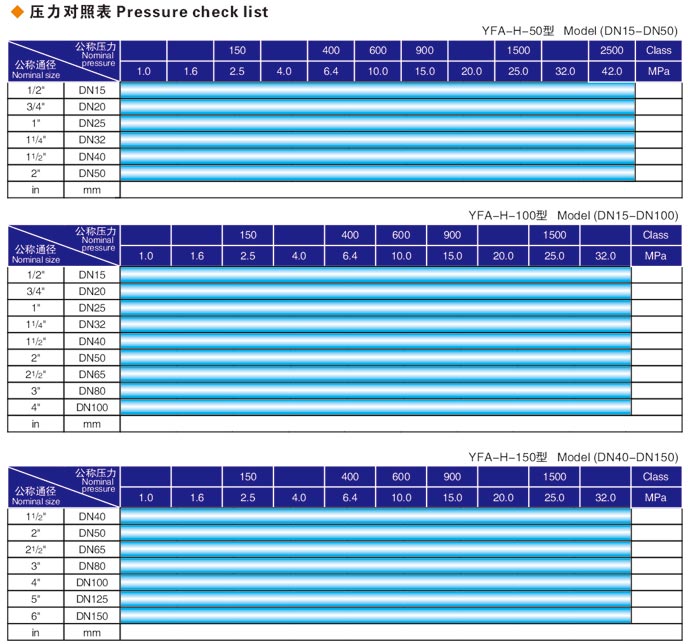

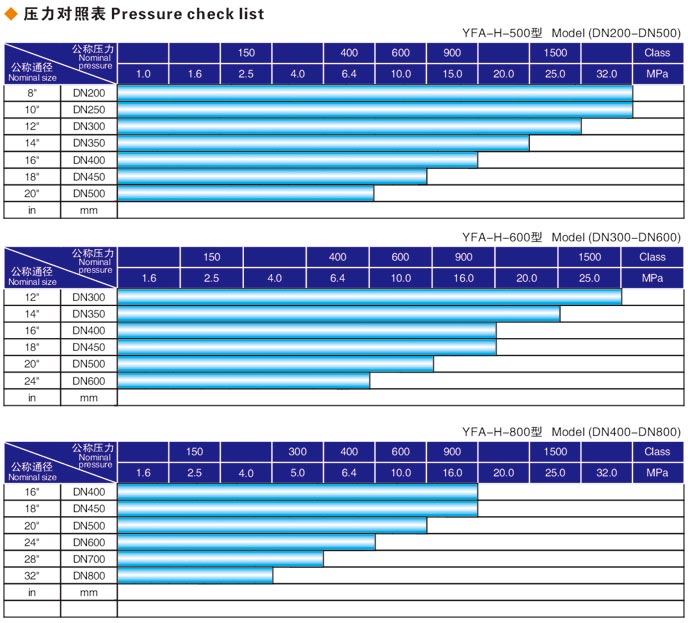

根據被測試閥門公稱通徑和公稱壓力，調節電接點壓力表和被試閥門壓力相同。參照《壓緊油缸所需壓力對照表》將壓緊油缸壓力增壓到所需壓力要求。 (注：增壓按鈕可要多次點動，每次按動相隔時間需在5-10秒鐘左右)。

三、液體介質施壓：

按被試閥門試驗壓力要求，首先參照《液動供壓壓力對照表》將減壓調節閥調設在所需工作供壓的位置上。打開進水閥門開關。 (檢查進氣閥門開關是否關閉)先將低壓泵開始進水并達到低壓要求，再按水泵起動鈕，進行液動供壓到所需壓力時自動停止。

四、試驗完畢泄壓：

閥門測試完成時，先關閉進水閥門開關，開啟泄壓閥門開關，將施壓介質壓力排放完畢以后，點動工作放松按鈕，卸下被試閥門。按照上述程序再測試另一閥門。

五、氣介質試驗：

將氣源接入進氣口上，關閉水管路上的閥門開關，開啟進氣閥門開關，準備操作要求，即可進行氣介質性能試驗。
